YEX膜盒电接点压力表

YEX-100/150(B)膜盒电接点压力表采用膜盒作为测量微小压力的敏感元件，适用于测量气体或液体的微压和负压，并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警得目的。广泛应用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

一、结构与测量原理：

膜盒电接点压力表由测量系统(包括接头，波纹膜盒等)、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

膜盒电接点压力表是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。当被测压力作用于波纹膜盒时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

二、技术指标：

1.接点装置电气参数及控制形式：

触头功率	高工作电压	大工作电流	控制形式
30VA(阻性负载)	220V D.C或380V A.C	1A	上下限、双上限、双下限

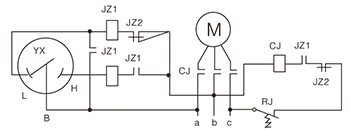

2.电气电路连接示意图：

JZ1、JZ2-继电器及触点
CJ-接触器及触点
RJ-热继电器
M-电机
YX-电接点压力表
L-下限接点（绿）
H-上限接点（红）
B-公共接点（黄）

3.测量范围与精确度：

型号	量程范围（KPa）			精度等级
型号	正压	负压	正负压	精度等级
YEX-100 YEX-100B YEX-150 YEX-150B	0～1.6	-1.6～0	-0.8～0.8	2.5
	0～2.5	-2.5-0	-1.2～1.2
	0～4	-4～0	-2～+2
	0～6	-6～0	-3～+3
	0～10	-10～0	-5～+5
	0～16	-16～0	-8～+8
	0～25	-25～0	-12～+12
	0～40	-40～0	-20～+20
YEX-100/150膜盒电接点压力表 YEX-100/150B不锈钢膜盒电接点压力表

4.导（测）压系统及外壳等主要零件的材质：

零件名称	材料编号
接头	1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
膜盒	1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
齿轮传动机构	1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
表壳，罩壳	1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢

三、压力表选型表：

Y	压力表
仪表类型（可复选）	E	膜盒
	N	耐震
	X	电接点
表盘直径		60	直径ф60mm
		100	直径ф100mm
		150	直径ф150mm
仪表材质			无	普通型
			B	全不锈钢
隔离器选择（隔膜压力表）				ML	螺纹式
				MF	敞开法兰式
				MG	工字法兰式
				GL	角形法兰式
				RL	软管连接式
				MC	卡盘连接卫生型
附加选项（连接器选择）				YL	硬管连接器
				RL	软管连接器
				GL	角形连接器
				SR	散热器
				ZN	阻尼器
