JP-LD31导波雷达物位计

JP-LD31导波雷达物位计采用了100MHz～1.8GHz的发射频率，缆式探头，安装方式有螺纹或者法兰。测量对象为一般液体与固体颗粒状物料，大量程为30米。

JP-LD导波雷达物位计是的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用先进的大规模集成电路，将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。

一、工作原理：

导波雷达物位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。

二、主要特点：

导波雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

三、技术参数:

1.测量对象：一般液体与固体颗粒状物料

2.测量范围: 0～30m；

3.过程连接: G1-1/2，NPT1-1/2法兰:DN50，DN80，DN100，DN150 ；

4.介质温度：-40～250℃；

5.过程压力: -0.1～2.0MPa；

6.工作频率: 100MHz～1.8GHz；

7.测量精度: ±10mm；

8.分辨率: 1mm；

9.采样: 回波采样54次/s；

10.输出电流信号:4～20mA+ HART通讯协议；

11.电源: 24VDC(±10%)纹波电压:1Vpp；

12.耗电量: max22.5mA ；

13.外壳防护等级:IP68；

14.防爆等级:EXiaIICT6 ；

15.两线制接线:仪表供电和信号输出共用一根两芯电缆；

16.电缆入口:M20×1.5(电缆直径5～9mm)

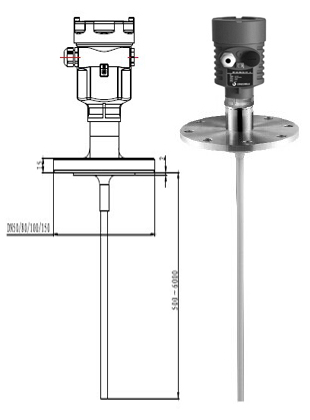

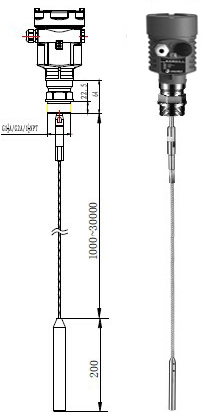

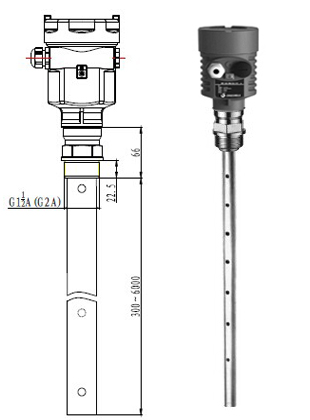

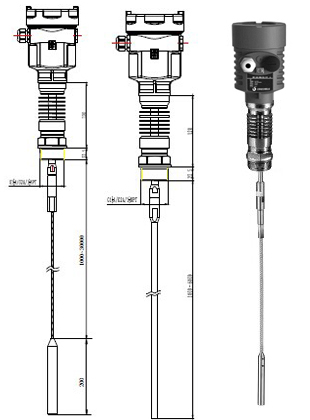

四、导波天线的选择及尺寸图：

尺寸
型号	LD31	LD32	LD33
天线	不锈钢缆式	不锈钢杆式	双缆、双杆
安装	螺纹、法兰	螺纹、法兰	法兰
量程	30米	6米	缆30米、杆6米
介质	一般液体、固体颗粒	一般液体	小介电常数液体、固体
尺寸
型号	LD34	LD35	LD36
天线	杆式带散热器	四氟杆式	同轴棒式
安装	螺纹、法兰	法兰（四氟翻边）	螺纹、法兰
量程	6米	6米	6米
介质	高温液体	腐蚀性液体	小介电常数液体

五、导波雷达液位计选型表：

代码	说明
JP-LD	雷达液位计
频率	3	导波雷达
天线形式		1	不锈钢缆式
		2	不锈钢杆式
		3	双缆、双杆
		4	杆式带散热器
		5	四氟杆式
		6	同轴棒式
安装方式			W	螺纹，G1 1/2A，1 1/2NPT
			L	PTFE法兰（DN80/DN100/DN150）
			M	不锈钢法兰（DN80/DN100/DN150）
容器接管				0	无
				1	50mm
				2	100mm
				3	150mm
				4	200mm
密封过程温度					P	-40~150℃普通密封连接
					G	-60~400℃高温带散热片连接
工作压力						0	常压
						1	1.6MPa
						2	2.5MPa
						3	4.0MPa
线制及输出信号							2	二线制DC24V,4~20mA+HART
							3	三线制DC24V,4~20mA
测量范围								口口m
