JP-LUG气体涡街流量计

        JP-LUG系列气体涡街流量计主要用于工业管道中气体介质流体的流量测量,如空气、煤气、氮气等各种气体。涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。气体涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

一、工作原理：
在气体流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，以下关系式：
　 f=SrU1/d=SrU/md（1）
式中　　U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
　 管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr(2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为(4)
图2 斯特劳哈尔数与雷诺数关系曲线
式中 qVn，qV--分别为标准状态下（0oC或20oC，101.325kPa）和工况下的体积流量，m3/h；
Pn，P--分别为标准状态下和工况下的压力，Pa；
Tn，T--分别为标准状态下和工况下的热力学温度，K；
Zn，Z--分别为标准状态下和工况下气体压缩系数。
由上式可见，VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。
　　气体涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高气体 涡街流量计 的耐高温及抗振动性能，新近开发出了改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。
为了使用方便，电池供电的就地显示型气体涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

二、气体涡街流量计的技术参数：
1、测量介质： 空气、煤气、氯气、氩气等各种气体（氢气不可测）；
2、口径规格 法兰卡装式口径选择 25,32,50,80,100……;
3、法兰连接式口径选择 100,150,200;
4、流量测量范围:正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s;
5、正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3;
6、测量精度 1.0级 1.5级;
7、被测介质温度:常温–25℃～100℃、高温:0～250℃;
8、输出信号：脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V:9;
9、脉冲占空比约50%,传输距离为100m;
10、脉冲电流远传信号 4～20 mA,传输距离为1000m;
11、仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
12、材质：不锈钢;
13、电源 DC24V或锂电池3.6V
14、防爆等级：本安型iaIIbT3-T6;
15、防护等级 IP65。

三、气体涡街流量计流量范围表(单位：m3/h)：
通径
（DN）		 流量范围
（m3/h）		 输出频率
（Hz）		 通径
（DN）		 流量范围
（m3/h）		 输出频率
（Hz）
15 5～25 265～2640 80 70～640 45～417
20 8～50 218～1982 100 130～1100 43～367
25 10～70 172～1420 125 200～1700 33～290
32 15～150 130～1350 150 280～2240 27～221
40 22～220 115～1147 200 580～4960 24～207
50 36～320 96～854 250 970～8000 20～171
65 50～480 61～583 300 1380～11000 17～136

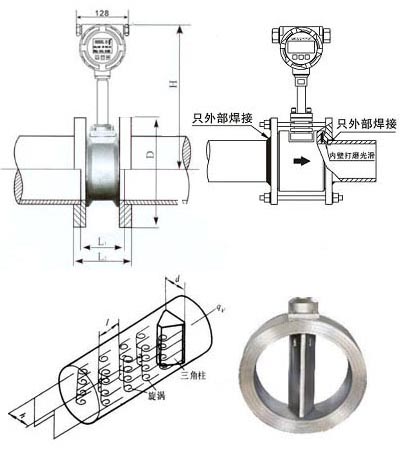

四、涡街流量计外形尺寸图：
通径
（DN）		 L
（mm）		 H
（mm）
10 66 360
15 66 360
20 66 360
25 66 360
32 66 365
40 80 370
50 80 375
65 93 383
80 100 390
100 125 400
125 145 470
150 165 500
200 196 580
250 235 650
300 255 700

五、涡街流量计安装示意图：
注意事项 图例
1.扩管的安装：
对于小口径大流量，扩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D
2.缩管的安装：
对于大口径小流量，缩管安装，同时保证流量计的前直管段≥15D，后直管段≥5D
3.弯管的安装：
如果流量计的前端有90°弯头或T型接头，要保证流量计的前直管段≥15D，后直管段≥5D
4.同一平面两个弯管的安装
如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥20D，后直管段≥5D
5.不同平面两个弯管的安装
如果流量计的前端有两个90°弯头，要保证流量计的前直管段≥25D，后直管段≥5D
6.调节阀的安装
如果流量计前后需要安装调节阀，要保证流量计的前直管段≥25D，后直管段≥5D

六、涡街流量计选型表：
JPLUG 智能涡街流量计
口径
（mm）		 10 DN10
20 DN20
… …
1500 DN1500
安装方式 B 对夹式
L 法兰连接式
C 插入式
补偿方式 无 无补偿
BC 温度压力补偿
W 单温度补偿
Y 单压力补偿
测量介质 Y 液体
Q 气体
Z 蒸汽
温度范围 T1 常温型（120℃以下）
T2 高温型（250℃以下）
压力等级 P1 常压～1.6MPa
P2 2.5MPa
P3 4.0MPa
本体材质 A 碳钢
B 304不锈钢
C 316不锈钢
供电方式 D 两线制DC24V  4～20mA
H 两线制DC24V  4～20mA+HART协议
C 电池供电
附加选项 R RS485 MODBUS通讯协议
M 脉冲输出
B 防爆（ExII CT6）
