JP-BUS640电感式液位变送器

JP-BUS640电感式液位变送器为直杆式，螺纹或法兰安装方式，是的根据电容感应原理，利用测量介质电容的变化来测量容器内液面高低的物位仪表。

电容式液位变送器可将各种物位、液位介质高度的变化转换成标准电流信号，远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐蚀，易结晶，防堵塞，防冷冻及固体粉状、粒状物料。

一、测量原理：

电容式液位计是由一根金属棒或者四氟棒插入容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降，ε值减小，电容量也减小。所以，电容式液位计可通过两电极间的电容量的变化来测量液位的高低。电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。电容液位计体积小，容易实现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。

二、使用范围：

电容式液位计适合酸类，碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面，中药等液体位测量。

三、技术指标：

1.量程：0～125～3000mm（杆式）；

2.精度：0.5%；

3.供电：24VDC；

4.输出：4～20mA；

5.环境温度：-40-85℃；

6.防护等级：IP65；

7.防爆等级：dIICT6。

四、产品特点：

1.结构简单，无任何可动或弹性元部件，因此可靠性高，维护量少。一般情况下,不必进行常规的大、中、小维修。

2.多种信号输出，方便不同系统配置。

3.适用于高温高压容器的液位测量，且测量值不受被测液体的温度、比重及容器的形状、压力影响。

4.特别适用于酸、碱等强腐蚀性液体的测量。

5.完善的过流、过压、电源极性保护。

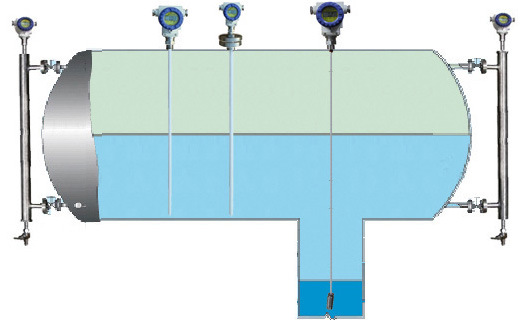

五、电容式液位计安装示意图：

六、电容式液位计选型表：

代码	说明
JP-BUS640	电容式液位计
仪表类型	301	杆式
	302	缆式
	303	同轴护套
	303W	带外接筒（侧装式）
安装方式		L	螺纹、支架安装
		D	法兰安装
探杆形式			A	不锈钢直杆
			B	四氟直杆
			C	四氟缆式
待标明的数据				B1	标注被测介质
				B2	标注实际操作温度
				B3	标注实际操作压力
				B4	标注订货长度
