JP-3851/1151LT单法兰液位变送器
JP-3851/1151LT单法兰液位变送器是引进国外先进技术和设备的变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上结合了目前国内流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，单法兰液位变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
一、测量原理：
JP-3851/1151LT单法兰液位变送器是根据压力感应原理（液体静压与高度成比例）,通过液体的密度不变和压力的变化而计算出当前液体的高度。
单法兰液位变送器可以直接安装在敞口的管道或容器上，由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。
二、技术参数：
1.模拟型法兰式液位变送器的特点：
①精度高、稳定性好；
②量程、零点外部连续可调；
③正迁移可达500%、负迁移可达600%；；
④标准二线制，24V供电，4～20mA输出；
⑤阻尼可调、耐过压，固体传感器设计，无机械可动部件、维修量少；
⑥重量轻（2.4kg），小型化（166mm总高）；
⑦全系列统一结构、互换性强；
⑧接触介质的膜片材料可选，单边抗过压强；
⑨低压浇铸铝合金壳体，使用寿命长；
2.智能型法兰式液位变送器的特点：
①测量性能，用于压力、差压、液位、流量测量；
②数字精度：±0.05%，模拟精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；
③稳定性：0.25% 60个月；
④量程比：100：1，测量速率：0.2S；
⑤小型化（2.4kg）全不锈钢法兰，易于安装；
⑥过程连接与其它产品兼容，实现佳测量；
⑦采用H合金护套的传感器，实现了优良的冷、热稳定性；
⑧采用16位计算机的智能变送器；
⑨标准4-20mA，带有基于HART协议的数字信号，远程操控；
⑩支持向现场总线与基于现场控制的技术的升级。
三、法兰与膜片：

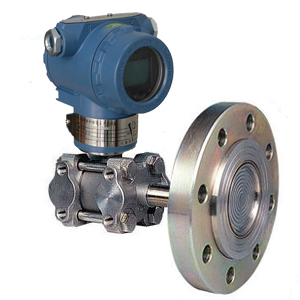

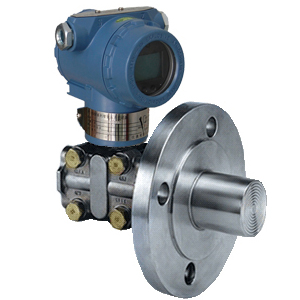

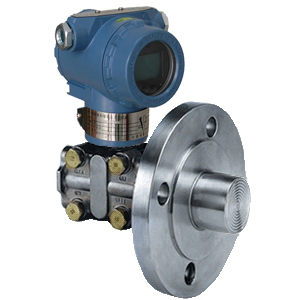

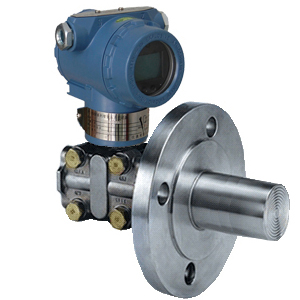

JP-3851/1151LT单法兰式液位变送器 ,可对各种容器进行液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。

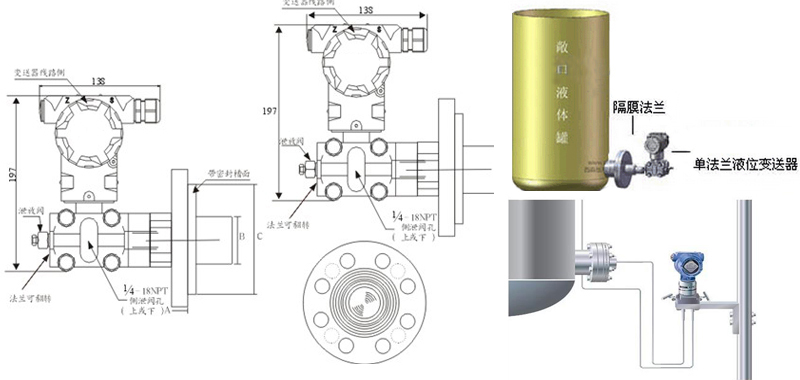

四、单法兰液位变送器尺寸图及安装示意图：
五、单法兰液位变送器选型表：
| 外 形 | 插入筒长度 | 法兰规格 | 膜片材质 | 代 码 |
 |
平 | DN80 | 316L | A0 |
| 哈氏合金C | C0 | |||
| 钽 | E0 | |||
| DN100 | 316L | B0 | ||
| 哈氏合金C | D0 | |||
| 钽 | F0 | |||
 |
50mm | DN80 | 316L | A2 |
| 哈氏合金C | C2 | |||
| DN100 | 316L | B2 | ||
| 哈氏合金C | D2 | |||
 |
100mm | DN80 | 316L | A4 |
| 哈氏合金C | C4 | |||
| DN100 | 316L | B4 | ||
| 哈氏合金C | D4 | |||
 |
150mm | DN80 | 316L | A6 |
| 哈氏合金C | C6 | |||
| DN100 | 316L | B6 | ||
| 哈氏合金C | D6 |
四、单法兰液位变送器尺寸图及安装示意图：
五、单法兰液位变送器选型表：
| 代 码 | 说 明 | ||||||||
| JP-3851/1151LT | 单法兰式液位变送器（大工作压力2.5MPa） | ||||||||
|
量程范围 |
|||||||||
| 4 | 0-4～40KPa | ||||||||
| 5 | 0-40～250KPa | ||||||||
| 6 | 0-0.16～1.0MPa | ||||||||
| 输出信号 | E | 4～20mA | |||||||
| S | 4～20mA+ HART协议 | ||||||||
| 法兰与膜片 | 法兰规格、插入筒长度、膜片材质 | ||||||||
| A0 | (3〞) DN80、平、316LSST | ||||||||
| A2 | (3〞) DN80、50mm、316LSST | ||||||||
| A4 | (3〞) DN80、100mm、316LSST | ||||||||
| A6 | (3〞) DN80、150mm、316LSST | ||||||||
| B0 | (4〞) DN100、平、316LSST | ||||||||
| B2 | (4〞) DN100、50mm、316LSST | ||||||||
| B4 | (4〞) DN100、100mm、316LSST | ||||||||
| B6 | (4〞) DN100、150mm、316LSST | ||||||||
| C0 | (3〞) DN80、平、哈氏C-276 | ||||||||
| C2 | (3〞) DN80、50mm、哈氏C-276 | ||||||||
| C4 | (3〞) DN80、100mm、哈氏C-276 | ||||||||
| C6 | (3〞) DN80、150mm、哈氏C-276 | ||||||||
| D0 | (4〞) DN100、平、哈氏C-276 | ||||||||
| D2 | (4〞) DN100、50mm、哈氏C-276 | ||||||||
| D4 | (4〞) DN100、100mm、哈氏C-276 | ||||||||
| D6 | (4〞) DN100、150mm、哈氏C-276 | ||||||||
| E0 | (3〞) DN80、平、钽 | ||||||||
| F0 | (4〞) DN100、平、钽 | ||||||||
| 结构材质 | 法兰和接头 | 排气阀 | 隔离膜片 | ||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | ||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | ||||||
| 压力等级 | A | PN1.0 | |||||||
| B | PN2.5 | ||||||||
| 附加选项 | M1 | 0～100%线性指示表 | |||||||
| M2 | LED显示表 | ||||||||
| M3 | LCD显示表 | ||||||||
| B1 | 管装弯支架 | ||||||||
| B2 | 板装弯支架 | ||||||||
| B3 | 管装平支架 | ||||||||
| D1 | 侧面泄放阀在压力室上部 | ||||||||
| D2 | 侧面泄放阀在压力室下部 | ||||||||
| C1 | 1/2NPT锥管螺纹接头 | ||||||||
| C2 | 丁字形螺纹接头M20×1.5，带后部焊接Ф14 | ||||||||
| d | 隔爆型dⅡBT4 | ||||||||
| i | 本安型iaⅡCT6 | ||||||||
